PCB抄板/改板
PCB抄板/改版服务
PCB抄板也常被称为电路板抄板、PCB克隆、电路板克隆、PCB逆向设计等,它是指在已经有电子产品实物的前提下,利用各种反向研究手段反推出产品PCB文件,电路原理图等全套技术资料,然后利用这些资料对产品技术原理进行完整解析和应用研究,并通过制板打样、电路板焊接、组装等工序来实现电子产品仿制的过程。
华锐科技多年的行业专注、积累使得华锐已成为了抄板行业的权威领导品牌企业。实力超强的专业团队为您提供优质的方案解决和技术支持!
华锐科技抄板能力
项 目 |
我们的能力 |
精 度 |
最高层数 |
不限 |
|
最大板厚 |
6 mm |
±0.05 mm(2 mil) |
最大尺寸 |
640 mm × 480 mm |
±0.1 mm(4 mil) |
最小线宽 |
硬板 0.01 mm(0.4 mil)/柔性板 0.005 mm(0.2 mil) |
±0.01 mm(0.4 mil) |
最小线隙 |
硬板 0.01 mm(0.4 mil)/柔性板 0.005 mm(0.2 mil) |
±0.01 mm(0.4 mil) |
最小机械通孔 |
硬板 0.15 mm(6 mil) / 柔性板 0.1 mm(4 mil) |
±0.01 mm(0.4 mil) |
最小机械埋孔 |
硬板 0.15 mm(6 mil) / 柔性板 0.1 mm(4 mil) |
±0.01 mm(0.4 mil) |
最小激光盲孔 |
硬板 0.1 mm(4 mil) / 柔性板 0.1 mm(4 mil) |
±0.01 mm(0.4 mil) |
最小激光埋孔 |
硬板 0.1 mm(4 mil) / 柔性板 0.1 mm(4 mil) |
±0.01 mm(0.4 mil) |
盲孔种类 |
1阶、2阶、3阶、4阶激光盲孔 |
|
埋孔种类 |
> 20 类 |
|
多层板铜厚测量 |
|
±1.7 um(0.05 oZ) |
多层板层间厚测量 |
|
±5 um(0.2 mil) |
阻抗测算 |
5 ~ 150 Ω |
±0.5Ω |
电阻阻值测量 |
0.000001Ω ~ 20 MΩ |
±5% |
电容容值测量 |
0.001pF ~ 100F |
±5% |
电感量测量 |
0.001nH ~ 10H |
±5% |
磁珠等效阻值测量 |
10Ω ~ 2000 Ω (100MHz) |
±10% |
晶体频率测量 |
1KHz ~ 200MHz |
±1% |
稳压二极管测量 |
0.5V ~ 56V |
±0.01V |
华锐科技抄板服务
1、抄板准确率100%,可提供Gerber文件、PCB样板原理图、封装图、BOM清单、PCB调测与打样、批量生产等
2、高效PCB改板服务,能够解决原始PCB设计中的一些缺陷和不足
3、强大的技术实力,可根据客户的需求改进产品功能和进行二次开发
4、高效、精准、规范的服务,为您创造时间价值
5、"客户至上”的售后服务原则

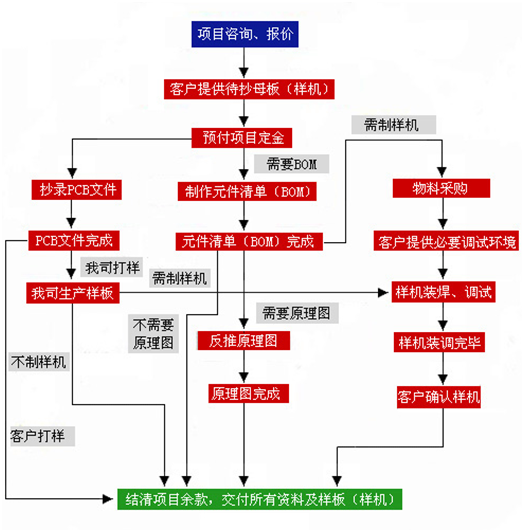

PCB抄板流程
华锐科技多年的行业专注、积累使得华锐已成为了抄板行业的权威领导品牌企业。实力超强的专业团队为您提供优质的方案解决和技术支持!
注:为了保护原创PCB设计版权所有者的合法权益,凡是本公司进行PCB抄板(改板)业务的客户,必须有其版权来源的合法声明!
