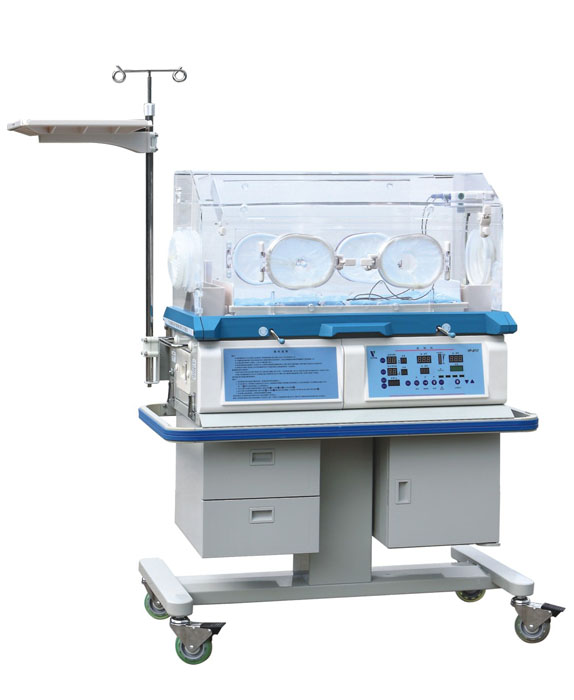

婴儿培养箱抄板技术开发案例
婴儿培养箱控制系统采用计算机技术对箱内温度(箱温/肤温)实施伺服控制,根据设置温度与实测温度进行比例加热控制。内部空气采用热对流原理进行调节,制造一个空气温湿度适宜、类似母体子宫的优良环境,从而可对婴儿进行培养和护理。华锐科技在长期反向研究开发实践中,积累了丰富的设备生产资料,现已经成功实现对婴儿培养箱抄板技术开发,并与客户合作成功完成了部分二次开发项目,已经正常使用的产品得到客户的广泛赞誉。欢迎有需要婴儿培养箱抄板技术资料及项目合作的广大客户联系我们!
关于婴儿培养箱PCB抄板技术的相关资料如下:
◆功能特征
·具有箱温和肤温二种温度控制模式;
·具有湿度控制功能和氧浓度控制功能;
·设置温度、箱内温度、皮肤温度、氧浓度及湿度分屏显示;
·双CPU控制系统、独立超温切断装置的三重超温保护;
·>37℃温度设定功能;
·婴儿床倾斜角度无级可调功能;
·产品具有自检功能,多种故障报警提示;
·嵌入式集成传感器盒、抽屉式水箱;
·水箱采用PES塑料制作,整体水箱可以直接采用“高温高压”法消毒;
·采用进口有机玻璃;
·双层恒温罩,自动风帘装置;
·蜗壳风道及交、直流离心式电机产生增压,整体铝水槽;
·前面板具有可修正温度功能;
·肤温传感器具有脱落保护功能;
·婴儿舱关门时具有自动锁定功能;
·具有温度数据储存功能;
·具有RS-232接口;
·采用低噪音的直流电机。
◆基本配置
·主机(含婴儿舱、机箱、控制仪)输液架及托盘、机柜、皮肤温度传感器。
◆可选配置
·黄疸治疗装置光源具有荧光灯管和LED两种光源选择、升降式机柜、称重装置、交流电机。
◆技术参数
·工作电源:AC220V/ 50HZ
·输入功率:≤1000VA
·控温方式:箱温和肤温二种温度控制
·箱温控制范围:25℃~37℃(跨越模式37~39℃)
·皮肤温度控制范围:34℃~37℃(跨越模式37~38℃)
·箱温和肤温显示温度范围:5~65℃
·升温时间:≤30min
·培养箱温度与平均培养箱温度之差:≤0.5℃
·平均培养箱温度与控制温度之差:≤±1.5℃
·温度均匀性(床垫处于水平位置):≤0.8℃
·温度均匀性(床垫处于倾斜位置):≤1.0℃
·皮肤温度传感器精度:±0.3℃内
·婴儿床倾斜角度:±120无级可调
·婴儿舱内噪声:≤45dB(A)
·婴儿舱内噪声:≤55dB(A)(配置交流电机时)
·故障报警:断电、空气循环风扇故障、传感器故障、偏差、超温、传感器盒放置错误、水箱放置错误、缺水、系统故障等
·湿度显示范围:0%RH~99%RH
·湿度控制范围:0%RH~90%RH
·湿度控制精度:±15%RH内
·湿度显示精度:±10%RH内
·氧浓度显示范围:0%~99%
·氧浓度设定范围:20%~60%
·氧浓度显示精度:±3%氧气体积浓度内
·氧浓度控制精度:±4%氧气体积浓度内
·床面上有效表面内的总辐照度:≥0.6mW/cm2 (光源为灯管)
≥1.7mW/cm2 (光源为LED)
·床面上有效表面内的胆红素总辐照度平均值:≥0.64mW/cm2 (光源为灯管)
≥1.3mW/cm2 (光源为LED)
·床面上有效表面内的胆红素总辐照度均匀性:>0.4
·光源工作时间的计时范围:0-9999小时59分 (配置黄疸治疗装置时)
·重量显示精度:±1% 内(配置称重装置时)
·使用环境要求:温度 20℃~30℃;风速 <0.3m/s
◆重要用途
低体重儿、病危儿、新生儿恒温培养、新生儿体温复苏、输液、输氧、抢救、住院观察等。
