PCB抄板克隆之淬火机床
上海华锐科技已通过反向工程掌握淬火机床的技术资料，现诚挚邀请广大客户前来咨询洽谈此项目合作的相关事宜！同时我们提供芯片解密，电路板克隆以及各种电子产品的仿制服务。
◆性能特点

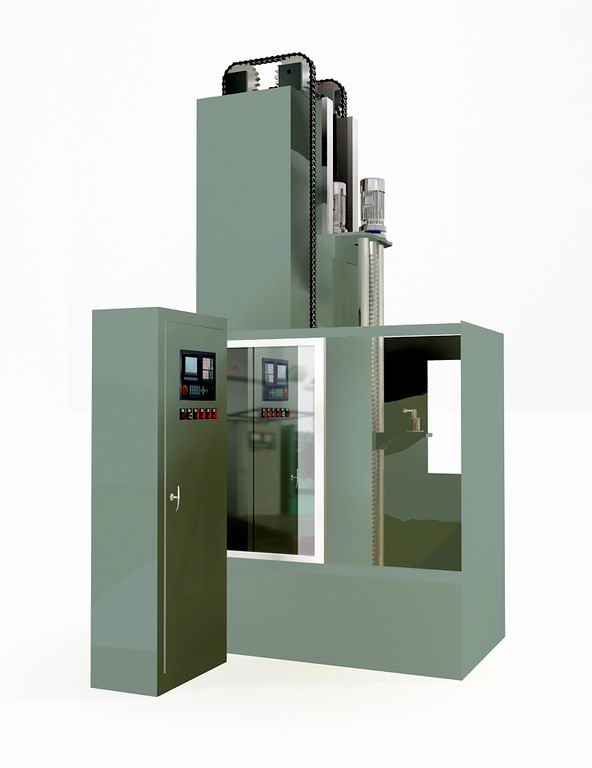

立式数控淬火机床采用框架式焊接床身结构，双层精密工作台，上工作台移动，该机床上工作台移动采用滚珠丝杠传动，步进电机驱动，移动速度无级可调，零件旋转采用变频调速控制，速度无级可调。零件夹持长度可电动调整，以适应淬火零件长度的变化，便于调整。采用数控系统实现自动控制，可存储二十多种零件工艺程序。
该淬火机床具有手动操作及全自动操作功能，适用于单件及批量零件生产，广泛应用于拖拉机、汽车、工程机械、机床行业的感应热处理领域。结构合理、功能齐全、安装调试方便。
该淬火机床具有连续淬火、同时淬火、分段连续淬火、分段同时淬火等功能，主要用于半轴、传动轴、凸轮轴等各种轴类零件表面淬火，齿轮类、环类及平面类零件的感应淬火。
◆结构特点
淬火机床主机由床身、双层精密工作台、上顶尖座调整滑动机构、上顶尖总成、工作台移动及传动系统、主轴旋转及传动系统、零件旋转与上顶尖调整机构，配种平衡，罩框、电气数控部分等组成。
1、床身部分：机床采用焊接床身结构，整体进行去应力退火。主要外露件表面经特殊处理，具有良好的防锈抗蚀性能。
2、上顶尖调整机构:上顶尖调整采用电动调整，可实现不同长度工件的装夹。
3、工作台系统：采用步进电机通过变速机构驱动滚珠丝杠实现上工作台的升降运动，移动速度无级可调，传动轻快，导向精度高，定位准确。
4、主轴旋转系统：由异步电机通过变速机构和传动轴驱动主轴旋转。采用变频调速实现零件转速无级调节。
5、罩框：罩框用厚钢板制成。制作精良，外观美观，色泽大方。罩框上部设有玻璃窗及推拉门，既可防止冷却水外溅，又便于装卸零件及监控淬火过程。
6、电气控制部分：电气控制部分由数控系统、变频调速器、中间继电器等组成，电源进线：3相，380V，1.5Kw；可存储二十种以上零件的淬火工艺，通过数控键盘可对各种程序进行编程存储。机床设置有失电保护、越位保护等功能，具有较高的安全可靠性。
◆技术参数
最大夹持零件长度： 2050mm
最大淬火零件长度： 2000mm
最大淬火零件直径： 600mm
最大淬火零件总量： 150Kg
主轴旋转速度： 0-200rps
工件移动速度： 1-60mm/s
快速移动速度： 3.6m/min
主轴数： 1或2
移动定位精度：±0.1mm
针对淬火机床等冶炼设备，华锐科技反向技术研究中心长期专业提供产品内部控制电路板PCB抄板、芯片解密、PCB反推原理图、电路板克隆、电路板仿制、功能样机制作、全套技术资料提取等技术服务，能够通过对技术原理、内部结构等特征分析，帮助技术工程师对设备故障进行检修和排除，帮助客户进行产品的改进升级与日常维护，同时还可以协助产品研发设计者进行新产品设计的可行性、竞争能力分析。
服务热线：0755-83676323
