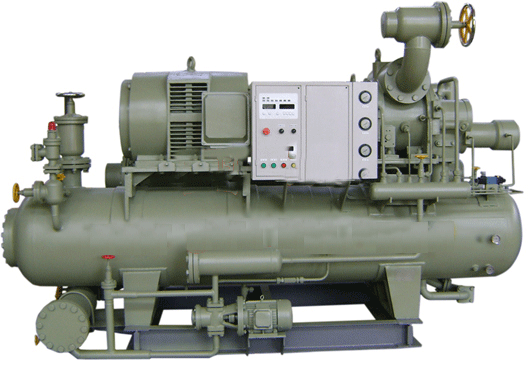

螺杆式制冷压缩机仿制克隆案例
针对螺杆式制冷压缩机等化工设备，华锐科技反向技术研究室长期专业提供产品内部控制电路板抄板、芯片解密、PCB反推原理图、仿制克隆、功能样机制作、全套技术资料提取等技术服务，能够通过对技术原理、内部结构等特征分析，帮助技术工程师对设备故障进行检修和排除，帮助客户进行产品的改进升级与日常维护，同时还可以协助产品研发设计者进行新产品设计的可行性、竞争能力分析。
结构特点
(1)机壳
机壳为螺杆式制冷压缩机的主体，是以精密的M/C 加工机加工，采用三次元精密量测仪检测确认加工精度， 以确保压缩机的精度与间隙能够符合高效率运转的要求。其采用灰口铸铁制成的双层式机体设计，除了符合耐压力负荷外，更有降低噪音的功能。此高强度、高刚性的设计，使复盛的压缩机可长期运转，而无任何问题。
(2)转子
采用复盛荣获多国专利的最新式的5：6 非对称型转子齿形。由英国HOLROYD 转子加工机、德国KAPP、KLINGE LNBERG 高精度的转子研磨机加工成形，德国ZE ISS、LE ITZ 三坐标量测仪严格检测， 精度佳，品质稳定。在连续运转状况下，转子可保持最佳间隙值，以达到最高效率的要求。
(3)轴承
以欧美高精度大框号的轴向与径向轴承稳固支撑公母转子，稳定耐用。配合优良油路与机构设计，有效提高轴承寿命。运转中各轴承均有润滑油以压差方式注入，使轴承获得充分的润滑。
(4)吸气过滤器
装设于压缩机吸气口处， 可以将系统中不洁的颗粒与异物过滤，以防止被吸入压缩机内， 造成马达与转子故障。为避免新制系统中残留少许焊渣与杂质，而影响到压缩机的正常运转，建议客户可在新机运转一段时间后，将此过滤器拆下作清洗，以确保日后压缩机的正常运行与使用寿命。
(5)油过滤器（ 标准型）
机壳的下方为冷冻油储槽，设有200 目滤网的油过滤器。进入容调活塞、轴承与转子的润滑油都已过滤洁净，以防止铁屑异物进入容调机构及轴承内，损坏机件。油过滤器须定期清理，以维持油路系统的畅通，尤其是系统第一次装机试车完成后，更须注意确实清理干净。
(6)驱动马达
为欧美高效率鼠笼型电机，品质稳定、效能高。每相绕组均内置PTC 电阻保护开关来精确监控压缩机的线圈温度，以确保压缩机马达的的正常运转。马达采用降压启动(Y-Δ )。
(7)内置油分离器（ 标准型）
内置油分离器，内部构造采三段式滤油机构，并以高密度油滤网，作最佳的油气分离，其油分离效率可达99.7％ 以上。由于内置油分离器的外部采用包覆式设计，可将压缩机的运转噪音降到最低。
(8)容调机构及容调电磁阀
以复盛多国专利容调滑阀机构，精准控制所需的容量调节。可采四段式或无段式控制压缩机的容量调节。并可配合多种内建式容积比，应用于各种不同工况，以作最高效率的运转。
技术参数
主动转子的名义直径：D1=200mm，
转子的工作长度：L=300mm，
主动转子转速：n1=2960r/min，
转子型线：单边非对称型线
以上是该款螺杆式制冷压缩机结构特点及参数方面的重要技术资料，可供广大客户参考借鉴！如有不足之处，希望大家提供更宝贵的意见，以助华锐科技抄板事业更进一步！
